Cầu trục dầm đôi 7,5 tấn

Cầu trục dầm đôi 7,5 tấn

Mã sản phẩm : NHD7.5

Cầu trục dầm đôi 7.5 tấn là thiết bị nâng hạ có kết cấu dạng dầm đôi được tổ hợp từ thép tấm SS400 theo công nghệ Nhật Bản. Cầu trục được công ty Nhật Hàn thiết kế theo tiêu chuẩn Việt Nam và tiêu chuẩn Nhật Bản với độ an toàn cao.

Giá : Liên hệ

1. Khái niệm cơ bản về cầu trục dầm đôi 7.5 tấn:

Cầu trục dầm đôi 7.5 tấn là thiết bị nâng hạ có kết cấu dạng dầm đôi được tổ hợp từ thép tấm SS400 theo công nghệ Nhật Bản. Cầu trục 7.5 tấn được công ty Nhật Hàn thiết kế theo tiêu chuẩn Việt Nam và tiêu chuẩn Nhật Bản với độ an toàn cao.

Tiêu chuẩn quốc tế được các kỹ sư thiết kế của công ty Nhật Hàn áp dụng:

Tiêu chuẩn Việt Nam: TCVN 4244-2005

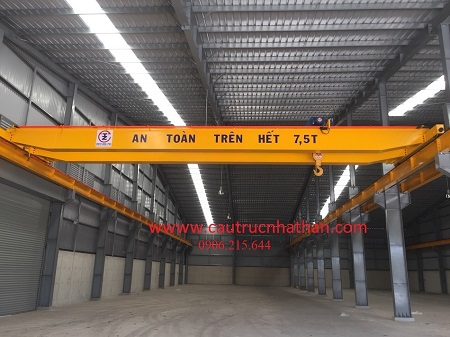

Cầu trục dầm đôi 7.5 tấn, cau truc dam doi 7.5 tan - www.cautrucnhathan.com

2. Cấu tạo cầu trục dầm đôi 7.5 tấn:

 - Dầm chính: Dầm kết cấu chính của cầu trục là loại dầm đôi được gia công từ thép SS400 được gia công hoàn chỉnh theo thiết kế đạt tiêu chuẩn TCVN 4244-2005, mới 100% đạt độ võng 1/1000. Cầu trục dầm đôi 7.5 tấn có sức nâng tối đa 9 tấn, được bảo hành chính hãng lên tới 2 năm.

  • Vật tư thép tấm SS400 hoặc tương đương
  • Vật tư hàn: Dùng que hàn nối tole (7016), dùng máy hàn tự động (Hàn dây dưới lớp thuốc bảo vệ) để hàn các đường hàn liên kết tấm hông và tấm đáy – nắp.

Cầu trục dầm đôi 7.5 tấn, cau truc dam doi 7.5 tan - www.cautrucnhathan.com

Cầu trục dầm đôi 5 tấn khẩu độ từ 5 mét đến 35 mét chuyên lắp đặt cho các nhà máy sản xuất công nghiệp hiện nay.

 - Cụm di chuyn cầu trục bao gồm: Bánh xe chủ động và bánh xe bị động, động cơ hộp số tích hợp phanh nam châm từ

  • Vật tư thép tấm SS400 hoặc tương đương.
  • Dầm biên được thiết kế hình hộp
  • Hai bộ bánh xe chủ động bằng thép SC45 được toi đạt độ cứng 40-45 HRC.
  • Hai bộ bánh xe bị động SC 45 được tôi đạt độ cứng 30-35 HRC.
  • Tốc độ di chuyển cầu trục: V3 = 0-20 mét/ phút
  • Công suất motor chạy dọc: M3 = 1.5 kW x 2 bộ
  • Vật tư hàn: Dùng que hàn nối tole (7016), dùng máy hàn tự động (Hàn dây dưới lớp thuốc bảo vệ) để hàn các đường hàn liên kết tấm hông và tấm đáy – nắp.

 - Cụm nâng hạ di chuyển: Sử dụng palang cáp điện dầm đôi 5 tấn

  • Sử dụng 1 palang cáp dầm đôi 10 tấn
  • Sử dụng 2 palang cáp dầm đôi 3.5 tấn (3.5 tấn + 3.5 tấn). Trong trường hợp cẩu kiện vật tư thiết bị cồng kềnh có kích thước lớn thì ta sử dụng 2 palang 3.5 tấn trên một dầm cầu trục

Tham khảo thêm cầu trục 10 tấn (5 tấn + 5 tấn) sử dụng 2 palang 5 tấn trên một hệ dầm cầu trục

- Hệ thống điện: Cấp nguồn cho palang và cầu trục di chuyển

  • Hệ thống điện ngang cấp nguồn cho palang: Sử dụng ray điện an toàn 3P, 4P, 6P hoặc hệ điện Ctrack
  • Hệ thống điện dọc cấp nguồn cho cầu trục: Sử dụng ray điện an toàn 1P, 3P, 4P

>>> Xem thêm Ray điện an toàn chuyên lắp đặt để truyền tải điện cho hệ thống cầu trục hiện nay.

 3. Các thiết bị cơ bản cho bộ cầu trục dầm đôi 5 tấn có thể lựa chọn thêm theo yêu cầu của khách hàng:

  • Tích hợp biến tần cho cơ cấu nâng hạ, di chuyển xe con trong trường hợp quý khách cần tốc độ chậm.
  • Tay bấm điều khiển từ xa giúp điều khiển cầu trục dễ dàng hơn.
  • Pa lăng cáp điện 2 cấp tốc độ phục vụ nhu cầu lắp ráp chính xác.

Quý khách hàng lưu ý cung cấp thêm cho chúng tôi thêm Chiều cao nâng, khẩu độ cầu trục, chiều dài đường chạy và địa điểm lắp đặt để có báo giá chi tiết, chính xác nhất nhé.

>>> Xem thêm Cầu trục dầm đơncầu trục dầm đôi tải trọng từ 1 tấn đến 30 tấn được lắp đặt trong các nhà máy sản xuất và kho chứa hàng máy móc công nghiệp hiện nay.

cầu trục dầm đôi 10 tấn, cau truc dam doi 10 tan - cautrucnhathan.com



1. Pa lăng cáp điện dầm đôi 7.5 tấn

 - Mã hiệu

 : BD7.5 - H9/12- MH

 - Tải trọng nâng

 : 7.5 tấn

 - Chiều cao nâng hạ

 : 9-12 mét

 - Tốc độ nâng hạ

 : 3,7m/phút hoặc 7,5 m/phút ( 1 cấp tốc độ)

 - Tốc độ di chuyển xe con

 : 13m/phút hoặc 20 m/phút (1 cấp tốc độ)

 - Chế độ làm việc FEM/ISO

 : 2m / M5

 - Nguồn điện động lực

 : AC 380V, 3 pha, 50Hz

 - Nguồn điện điều khiển

 : AC 48V / 110V, 50Hz

 - Thiết bị giới hạn tải trọng

 : Bao gồm

- Tay bấm điều khiển

: Loại 6 nút + 1 nút dừng khẩn

 - Giới hạn hành trình nâng hạ

 : Bao gồm

 - Giới hạn hành trình xe con

 : Bao gồm

 Thiết bị đồng bộ, mới 100%

2. Hệ thống di chuyển cầu trục

 Tốc độ di chuyển cầu trục

 : 20 mét/phút (1 cấp tốc độ)

 Động cơ liền hộp số di chuyển cầu trục được nhập khẩu trực tiếp

 - Công suất

 : 2 x 1.5 (kw)

 Kết cấu thép dầm biên cầu trục (1 bộ gồm 2 cụm dầm biên)

 - Thiết kế chế tạo theo tiêu chuẩn TCVN 4244-2005

 3. Hệ thống điện động lực, điều khiển và thiết bị an toàn

Hệ cấp điện pa lăng

loại máng C,cáp dẹt, kiểu sâu đo và các phụ kiện kèm theo. Thiết bị được nhập khẩu đồng bộ từ ĐÀI LOAN

Hệ cấp điện cầu trục

dọc đ­ường chạy, loại thanh dẫn an toàn 3P - 75A, đồng bộ cùng kẹp treo, tay lấy điện, căng ray hai đầu. Thiết bị nhập khẩu đồng bộ từ ĐÀI LOAN

Tủ điện điều khiển cầu trục:

sử dụng các linh kiện chất l­ượng cao của Schneider, LG, LS Hàn Quốc, E.Nhất -Việt Nam.

Ray di chuyển cầu trục 5 tấn

40 x 40 (mm), hoặc P18, P20 hàn trực tiếp lên dầm đỡ ray hoặc liên kết bằng móc neo ray dọc chiều dài đường chạy và phụ kiện đồng bộ.

4. Kết cấu thép dầm chính cho cầu trục

 - Loại dầm

 : Dầm đôi, dạng hộp

 - Tiêu chuẩn thiết kế chế tạo

 : TCVN 4244-2005

 - Tải trọng thiết kế

 : 5 tấn

 - Khẩu độ (LK)

 : 5m - 8m-10m-12m-16m-50m

 - Độ võng thiết kế

 : ≤ 1/750 LK

 - Vật liệu sử dụng

 : Q235, SS400, mới 100%

 - Làm sạch bề mặt

 : bằng phương pháp đánh gỉ, chổi chà bằng máy

 - Sơn phủ bề mặt kết cấu màu vàng V-02

 : 01 lớp chống gỉ,

   02 lớp sơn màu

5. Vận chuyển, lắp dựng, thử tải và bàn giao thiết bị

 - Lắp dựng

 : Hoàn thiện trong vòng 3 ngày làm việc

 - Thử tải kiểm định

 : 110% tải tĩnh và 125% tải động

 - Cấp phép sử dụng

 : Do cơ quan có thẩm quyền cấp

 - Tài liệu dự án

 : 1 bộ theo tiêu chuẩn

 ray điện an toàn cầu trục, ray dien cau truc - cautrucnhathan.com

 Thiết bị ray điện lắp đặt cho hệ thống cầu trục Đài Loan - Hàn Quốc được công ty Thiết bị Nhật Hàn nhập khẩu và phân phối.

Mọi nhu cầu vui lòng liên hệ Công ty TNHH TMDV Thiết Bị Nhật Hàn, HOTLINE: 0906215644 để được tư vấn thiết bị phù hợp nhất với nhu cầu của khách hàng
