Cầu trục dầm đơn 5 tấn

Cầu trục dầm đơn 5 tấn

Mã sản phẩm : NH-C5T

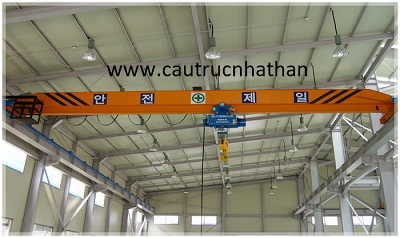

Cầu trục dầm đơn 5 tấn là thiết bị được sử dụng rộng rãi trong các nhà máy, kho chứa hàng. Cầu trục dầm đơn phục vụ cho việc di dời hàng hóa máy móc và hỗ trợ cho công việc sữa chữa và lắp đặt máy móc. Cầu trục dầm đơn 5 tấn hay còn gọi là cầu trục dầm tải trọng nâng 5 tấn. HOTLINE: 0906.215.644

Giá : Liên hệ

Cầu trục dầm đơn 5 tấn là gì:

 Cầu trục dầm đơn 5 tấn là thiết b được s dụng rộng rãi trong các nhà máy sản xuất và kho chứa hàng,... Cầu trục 5 tấn với tải trọng nâng max là 5 tấn phc v cho việc di dời hàng hóa máy móc và hỗ trợ cho công việc sữa chữa và lắp đặt máy móc

Cầu trục nói chung và cầu trục dầm đơn tải trọng 5 tấn nói riêng là thiết bị không thể thiếu cho các nhà máy và kho chứa hàng hiện nay

Xem thêm link ==> Lắp đặt cầu trục cho nhà xưởng đúng tải trọng và chiều rộng

cấu tạo cầu trục

Cấu tạo cầu trục dầm đơn 5 tấn:

 Dầm chính:

Dầm kết cấu chính của cầu trục là loại dầm đơn được gia công từ thép SS400 được gia công hoàn chỉnh theo thiết kế đạt tiêu chuẩn TCVN 4244-2005, mới 100%.

  • Vật tư thép tấm SS400 hoặc tương đương
  • Vật tư hàn: Dùng que hàn nối tole (7016), dùng máy hàn tự động (Hàn dây dưới lớp thuốc bảo vệ) để hàn các đường hàn liên kết tấm hông và tấm đáy – nắp.

Xem thêm sản phẩm ==> Cầu trục dầm đôi 5 tấn được công ty cầu trục Nhật Hàn chế tạo lắp đặt

Cụm di chuyn cầu trục bao gồm:

Bánh xe chủ động và bánh xe b độngđộng cơ hộp s tích hợp phanh nam châm t

Hình ảnh cầu trục dầm đơn 5 tấn lắp đặt tại Kiên Giang

  • Vật tư thép tấm SS400 hoặc tương đương.
  • Dầm biên được thiết kế hình hộp
  • Hai bộ bánh xe chủ động bằng thép SC45 được toi đạt độ cứng 40-45 HRC.
  • Hai bộ bánh xe bị động SC 45 được tôi đạt độ cứng 30-35 HRC.
  • Tốc độ di chuyển cầu trục: V3 = 0-20 mét/ phút
  • Công suất motor chạy dọc: M3 = 0.75 kW x 2 bộ
  • Vật tư hàn: Dùng que hàn nối tole (7016), dùng máy hàn tự động (Hàn dây dưới lớp thuốc bảo vệ) để hàn các đường hàn liên kết tấm hông và tấm đáy – nắp.

Cụm nâng hạ di chuyn:

S dụng palang cáp hoặc palang xích

  • S dụng 1 palang cáp dầm đơn 5 tấn, palang xích điện 5 tn hoạt động độc lập hoặc
  • Sử dụng 2 palang cáp dầm đơn 5 tấn, 2 palang xích điện 5 tấn hoạt động đồng thời

H thống điện:

Cấp nguồn cho palang và cầu trục di chuy

  • H thống điện ngang cấp nguồn cho palang: S dụng ray điện an toàn 3P, 4P, 6P hoặc h điện Ctrack
  • H thống điện dọc cp ngun cho cầu trục: S dụng ray điện an toàn 1P, 3P, 4P

Bản vẽ cầu trục dầm đơn 5 tấn - công ty cầu trục Nhật Hàn lắp đặt cầu trục 5 tấn chuyên nghiệp

>>> Xem thêm Ray điện an toàn chuyên lắp đặt để truyền tải điện cho hệ thống cầu trục hiện nay.

Các thiết bị cơ bản cho bộ cầu trục dầm đơn 5 tấn có thể lựa chọn thêm theo yêu cầu của khách hàng:

  • Tích hợp biến tần cho cơ cấu nâng hạ, di chuyển xe con trong trường hợp quý khách cần tốc độ chậm.
  • Tay bấm điều khiển từ xa giúp điều khiển cầu trục dễ dàng hơn.
  • Pa lăng cáp điện 2 cấp tốc độ phục vụ nhu cầu lắp ráp chính xác.

Quý khách hàng lưu ý cung cấp thêm cho chúng tôi thêm Chiều cao nâng, khẩu độ cầu trục, chiều dài đường chạy và địa điểm lắp đặt để có báo giá chi tiết, chính xác nhất nhé.

>>> Xem thêm Lắp đặt cầu trục cho nhà xưởng đúng tải trọng và chiều rộng được lắp đặt trong các nhà máy sản xuất và kho chứa hàng máy móc công nghiệp hiện nay.

Thông số kỹ thuật sản phẩm cơ bản cho một hệ thống cầu trục dầm đơn 5 tấn:

1. Pa lăng cáp điện dầm đơn

 - Mã hiệu

 : KN5 - H6/9/12- MH

 - Tải trọng nâng

 : 5 tấn

 - Chiều cao nâng hạ

 : 6-9-12 mét

 - Tốc độ nâng hạ

 : 3,7m/phút hoặc 7,5 m/phút ( 1 cấp tốc độ)

 - Tốc độ di chuyển xe con

 : 13m/phút hoặc 20 m/phút (1 cấp tốc độ)

 - Chế độ làm việc FEM/ISO

 : 2m / M5

 - Nguồn điện động lực

 : AC 380V, 3 pha, 50Hz

 - Nguồn điện điều khiển

 : AC 48V / 110V, 50Hz

 - Thiết bị giới hạn tải trọng

 : Bao gồm

- Tay bấm điều khiển

: Loại 6 nút + 1 nút dừng khẩn

 - Giới hạn hành trình nâng hạ

 : Bao gồm

 - Giới hạn hành trình xe con

 : Bao gồm

 Thiết bị đồng bộ, mới 100%

2. Hệ thống di chuyển cầu trục

 Tốc độ di chuyển cầu trục

 : 20 mét/phút (1 cấp tốc độ)

 Động cơ liền hộp số di chuyển cầu trục được nhập khẩu trực tiếp

 - Công suất

 : 2 x 0,75 (kw)

 Kết cấu thép dầm biên cầu trục (1 bộ gồm 2 cụm dầm biên)

 - Thiết kế chế tạo theo tiêu chuẩn TCVN 4244-2005

 3. Hệ thống điện động lực, điều khiển và thiết bị an toàn

Hệ cấp điện pa lăng

loại máng C,cáp dẹt, kiểu sâu đo và các phụ kiện kèm theo. Thiết bị được nhập khẩu đồng bộ từ ĐÀI LOAN

Hệ cấp điện cầu trục

dọc đ­ường chạy, loại thanh dẫn an toàn 3P - 75A, đồng bộ cùng kẹp treo, tay lấy điện, căng ray hai đầu. Thiết bị nhập khẩu đồng bộ từ ĐÀI LOAN

Tủ điện điều khiển cầu trục:

sử dụng các linh kiện chất l­ượng cao của Schneider, LG, LS Hàn Quốc, E.Nhất -Việt Nam.

Ray di chuyển cầu trục 5 tấn

40 x 40 (mm), hoặc P18, P20 hàn trực tiếp lên dầm đỡ ray hoặc liên kết bằng móc neo ray dọc chiều dài đường chạy và phụ kiện đồng bộ.

4. Kết cấu thép dầm chính của cầu trục 5 tấn

 - Loại dầm

 : Dầm đơn, dạng hộp

 - Tiêu chuẩn thiết kế chế tạo

 : TCVN 4244-2005

 - Tải trọng thiết kế

 : 5 tấn

 - Khẩu độ (LK)

 : 5m - 8m-10m-12m-16m-50m

 - Độ võng thiết kế

 : ≤ 1/750 LK

 - Vật liệu sử dụng

 : Q235, SS400, mới 100%

 - Làm sạch bề mặt

 : bằng phương pháp đánh gỉ, chổi chà bằng máy

 - Sơn phủ bề mặt kết cấu màu vàng V-02

 : 01 lớp chống gỉ,

   02 lớp sơn màu

5. Vận chuyển, lắp dựng, thử tải và bàn giao thiết bị cầu trục 5 tấn

 - Lắp dựng

 : Hoàn thiện trong vòng 3 ngày làm việc

 - Thử tải kiểm định

 : 110% tải tĩnh và 125% tải động

 - Cấp phép sử dụng

 : Do cơ quan có thẩm quyền cấp

 - Tài liệu dự án

 : 1 bộ theo tiêu chuẩn

Cầu trục dầm đơn 5 tấn bao gồm các bộ phận chính như: Dầm kết cấu cầu trục (Dầm chính), dầm biên (dầm dẫn động cầu trục), palang (máy tời), hệ thôngs điện (cấp nguồn và điều khiển), dầm dẫn hướng cầu trục (dầm dẫn và ray dẫn hướng)

Tham khảo trang bài viết ==> Sửa Chữa Cầu Trục - Thiết Bị Nhật Hàn - Phụ kiện cầu trục - Ray điện an toàn - Sửa chữa, Bảo dưỡng cầu trục palang

Công ty lắp đặt cầu trục dầm đơn 5 tấn uy tín tại Thành Phố Hồ Chí Minh

Mọi nhu cầu vui lòng liên hệ Công ty TNHH TMDV Thiết Bị Nhật Hàn

HOTLINE: 0906215644 để được tư vấn thiết bị phù hợp nhất với nhu cầu của khách hàng
