Ray điện an toàn cầu trục

Ray điện an toàn cầu trục là gì?

Ray điện an toàn cầu trục là hệ thống dẫn điện chuyên dụng dùng để cấp nguồn điện liên tục và ổn định cho các thiết bị di chuyển như:

• Cầu trục

• Cổng trục

• Monorail trong nhà xưởng

• Các hệ thống máy móc cần di chuyển

Ngoài ra, ray điện còn có chức năng truyền tín hiệu điều khiển, đảm bảo thiết bị vận hành chính xác và an toàn.

Đây là thiết bị không thể thiếu trong hệ thống cầu trục hiện đại nhờ:

• Độ an toàn cao (có vỏ cách điện)

• Ít hở điện, giảm rủi ro giật điện

• Lắp đặt gọn gàng, dễ bảo trì

• Hoạt động ổn định trong môi trường công nghiệp

Ray Điện Cầu Trục 50A - 150A

Ứng dụng của ray điện an toàn

Ray điện không chỉ dùng cho cầu trục mà còn ứng dụng rộng rãi trong:

• Nhà máy sản xuất (xe gòng, băng tải di động)

• Hệ thống máy in công nghiệp

• Nhà máy thép, bê tông, đóng tàu

• Kho logistics, kho tự động

Ray Điện 1P 315A Nhà Máy Sản Xuất Thép

Các thương hiệu ray điện phổ biến

Một số thương hiệu được sử dụng nhiều hiện nay:

• Kyec

• Hard Work

• Myungshin

• Conductix

• I.T.S
• MARCH

Xuất xứ: Đài Loan, Hàn Quốc, Trung Quốc, Úc, Đức…

Ray Điện An Toàn 1P 315A, 500A

Phân loại ray điện an toàn cầu trục

1. Theo số cực (số lõi điện)

• Ray điện 1P (1 pha)

• Ray điện 3P (3 pha – phổ biến nhất)

• Ray điện 4P

• Ray điện 6P

Lưu ý:

• 3P dùng cho motor

• 4P – 6P dùng khi cần thêm dây điều khiển

2. Theo dòng điện (Ampe)

• 30A

• 50A

• 75A

• 100A

• 150A

• 200A

• 315A

• 500A
• 630A

Chọn Ampe càng cao → tải càng lớn

3. Theo xuất xứ

• Ray điện Trung Quốc (giá rẻ)

• Ray điện Đài Loan (phổ biến – ổn định)

• Ray điện Hàn Quốc (chất lượng cao)

• Ray điện châu Âu (cao cấp – giá cao)

Ray Điện An Toàn 3P 4P 6P

Phụ kiện đi kèm ray điện

Với ray điện 1P:

• Bát treo ray

• Bát nối ray

• Nắp chụp cuối

• Chổi tiếp điện 1P

Với ray điện 3P – 4P – 6P:

• Căng ray (tensioner)

• Chổi tiếp điện

• Kẹp ray

• Hộp nối ray

Chổi tiếp điện (tay lấy điện) là bộ phận cực kỳ quan trọng giúp:

• Lấy điện từ ray

• Truyền điện đến palang và thiết bị

Ray Điện An Toàn 1P 200A

Cách lựa chọn ray điện phù hợp (quan trọng nhất)

Đây là phần khách hàng quan tâm nhất

1. Xác định tải trọng cầu trục

• 1 – 3 tấn → thường dùng 50A – 75A

• 5 – 10 tấn → 75A – 150A

• Trên 10 tấn → 150A – 300A

2. Xác định loại nguồn điện

• Motor 3 pha → chọn ray 3P

• Có thêm điều khiển → chọn 4P hoặc 6P

3. Xác định môi trường làm việc

• Nhiều bụi, nóng → chọn ray chất lượng cao (Hàn Quốc, châu Âu)

• Nhà xưởng bình thường → Đài Loan là tối ưu chi phí

4. Chiều dài đường ray

• Dài → nên chọn ray điện có ample lớn hơn để tính thêm hao tổn đường dây.

• Lắp ngoài trời → cần chống nước, chống oxy hóa

5. Thương hiệu & độ bền

• Công trình lớn → chọn hãng uy tín (Conductix, Myungshin, March)

• Công trình nhỏ → chọn dòng phổ thông để tiết kiệm

Ray Điện Cầu Trục 3P 4P 6P

Lưu ý quan trọng khi lắp đặt

• Phụ kiện phải đồng bộ đúng loại ray (3P đi với 3P)

• Lắp đúng kỹ thuật để tránh:

  • Mất tiếp xúc điện

  • Tia lửa điện

• Nên kiểm tra định kỳ chổi tiếp điện

Kết luận

Ray điện an toàn là giải pháp cấp điện tối ưu nhất cho cầu trục hiện nay, giúp:

• Tăng độ an toàn

• Vận hành ổn định

• Giảm chi phí bảo trì lâu dài

Nếu bạn đang chọn ray điện, chỉ cần nhớ 3 yếu tố chính:
Tải trọng – Số pha – Môi trường làm việc

Một vài hình ảnh phụ kiện điện và ray điện cầu trục

Ray Điện 1P 200A 315A 500A

Ray Điện Hộp Kín 4P

Ray Điện An Toàn Cầu Trục

 Chổi Tiếp Điện 3 Pha 60A

Phụ Kiện Ray Điện Cầu Trục

Hộp Nối Ray Điện An Toàn

 Kẹp Ray Điện An Toàn

 Ray Điện Cầu Trục 1P 200A

 Báo Quá Tải Palang Hàn Quốc

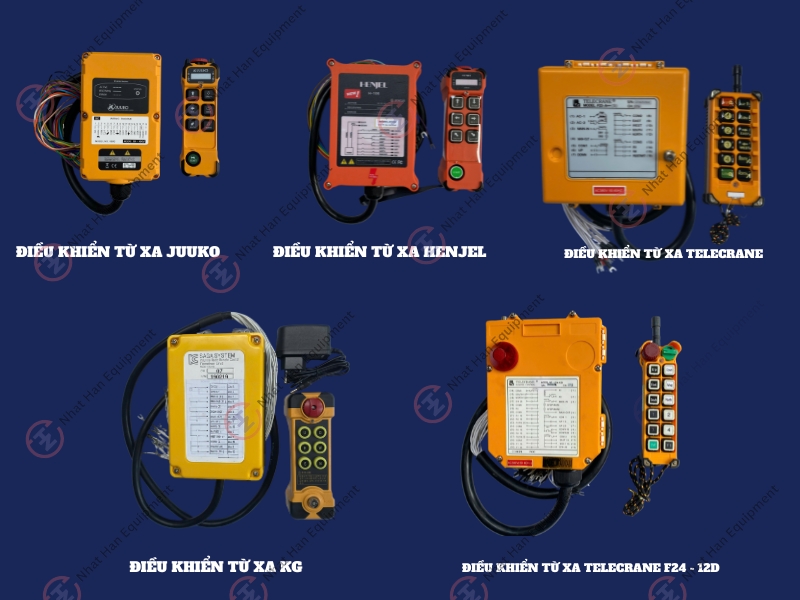

 Điều Khiển Từ Xa Cầu Trục
