cầu trục dầm đơn 2 tấn

cầu trục dầm đơn 2 tấn

Mã sản phẩm :

Cầu trục dầm đơn 2 Tấn được sử dụng rộng rãi trong các nhà máy gia công cơ khí, gia công kim loại ngũ kim, nhà máy giấy, kho chứa hàng hóa. Cầu trục dầm đơn được gia công từ thép SS400.

Giá : Liên hệ

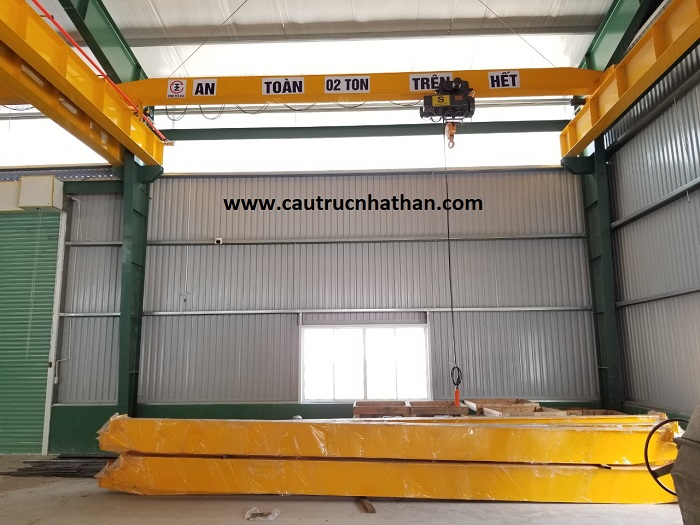

Cầu trục dầm đơn 2 tấn

1. Khái niệm cầu trục dầm đơn 2 Tấn:

Cầu trục dầm đơn 2 tấn là thiết bị máy trục được sử dụng rộng rãi trong các nhà máy gia công cơ khí, gia công kim loại ngũ kim, nhà máy giấy, kho chứa hàng hóa,...

cầu trục dầm đơn 2 tấn với kết cấu nhỏ gọn tiết kiệm chi phí nhân công, bên cạnh đó cầu trục dầm đơn 2 tấn thời gia công và lắp đặt ngcầu

Cầu trục dầm đơn 2 tấn khẩu độ từ 3 mét đến 25m. Cầu trục dầm đơn được công ty Thiết bị Nhật Hàn lắp đặt có kết cấu nhỏ gọn, vận hành êm ái. Cầu trục được tích hợp biến tần điều chỉnh 6 hướng và nhiều cấp tốc độ theo nhu cầu khách hàng.

2. Cấu tạo cầu trục dầm đơn 2 tấn:

Dầm chính: là loại dầm đơn được gia công từ thép SS400 được gia công hoàn chỉnh theo thiết kế đạt tiêu chuẩn TCVN 4244-2005, mới 100%.

  • Vật tư thép tấm SS400 hoặc tương đương
  • Vật tư hàn: Dùng que hàn nối tole (7016), dùng máy hàn tự động (Hàn dây dưới lớp thuốc bảo vệ) để hàn các đường hàn liên kết tấm hông và tấm đáy – nắp.

Hai (02) bộ dầm biên: (End carriage) bao gồm bánh xe bằng thép Ø 160 mm, hai (02) bộ motor dẫn động dọc , cao su giảm chấn được gia công hoàn chỉnh:

  • Vật tư thép tấm SS400 hoặc tương đương.
  • Dầm biên được thiết kế hình hộp
  • Hai bộ bánh xe chủ động bằng thép SC45 được toi đạt độ cứng 40-45 HRC.
  • Hai bộ bánh xe bị động SC 45 được toi đạt độ cứng 30-35 HRC.
  • Tốc độ di chuyển cầu trục: V3 = 0-20 mét/ phút

Hệ thống điện: Bao gồm hệ thống điện ngang và hệ thống điện dọc

  • Hệ thống điện ngang cấp nguồn cho palang: Sử dụng hệ điện Ctrack hoặc ray điện an toàn 3P
  • Hệ thống điện dọc cấp nguồn cho cầu trục: Sử dụng ray điện an toàn 1P 3P 4P

>>> Xem thêm ray điện cầu trục 3P 4P 6P điện áp 50A 75A 100A 150A 200A

Thiết bị có thể lựa chọn thêm cho hệ thống cầu trục 2 tấn theo yêu cầu của khách hàng:

  • Tích hợp biến tần cho cơ cấu nâng hạ, di chuyển xe con trong trường hợp quý khách cần tốc độ chậm.

  • Tay bấm điều khiển từ xa giúp điều khiển cầu trục dễ dàng hơn.

  • Pa lăng cáp điện 2 cấp tốc độ phục vụ nhu cầu lắp ráp chính xác.

Quý khách hàng lưu ý cung cấp thêm cho chúng tôi thêm Chiều cao nâng, khẩu độ cầu trục, chiều dài đường chạy và địa điểm lắp đặt để có báo giá chi tiết, chính xác nhất nhé.

>>> Xem thêm cấu tạo cầu trục chuyên lắp đặt cho các nhà máy sản xuất và kho chứa hàng hóa hiện nay

3. Thông số kỹ thuật tiêu chuẩn cho bộ cầu trục dầm đơn 2 tấn:

 - Mã hiệu

 : N2 - H6/9/12- MH

 - Tải trọng nâng

 : 2 tấn

 - Chiều cao nâng hạ

 : 6-9-12 mét

 - Tốc độ nâng hạ

 : 8.4 m/phút hoặc 0.84 m/phút ( 1 hoặc 2 cấp tốc độ)

 - Tốc độ di chuyển xe con

 : 13m/phút hoặc 20 m/phút (1 cấp tốc độ)

 - Chế độ làm việc FEM/ISO

 : 2m / M5

 - Nguồn điện động lực

 : AC 380V, 3 pha, 50Hz

 - Nguồn điện điều khiển

 : AC 48V / 110V, 50Hz

 - Thiết bị giới hạn tải trọng

 : Bao gồm

- Tay bấm điều khiển

: Loại 6 nút + 1 nút dừng khẩn

 - Giới hạn hành trình nâng hạ

 : Bao gồm

 - Giới hạn hành trình xe con

 : Bao gồm

 Thiết bị đồng bộ, mới 100%

  • Hệ thống di chuyển cầu trục

 Tốc độ di chuyển cầu trục

 : 20 mét/phút (1 cấp tốc độ)

 Động cơ liền hộp số di chuyển cầu trục được nhập khẩu trực tiếp

 - Công suất

 : 2 x 0,4 - 2 x 0,7 (kw)

 Kết cấu thép dầm biên cầu trục (1 bộ gồm 2 cụm dầm biên)

 - Thiết kế chế tạo theo tiêu chuẩn TCVN 4244-2005

  •  Hệ thống điện động lực, điều khiển và thiết bị an toàn

Hệ cấp điện pa lăng

loại máng C,cáp dẹt, kiểu sâu đo và các phụ kiện kèm theo. Thiết bị được nhập khẩu đồng bộ từ ĐÀI LOAN

Hệ cấp điện cầu trục

dọc đ­ường chạy, loại thanh dẫn an toàn 3P - 50A, đồng bộ cùng kẹp treo, tay lấy điện, căng ray hai đầu. Thiết bị nhập khẩu đồng bộ từ ĐÀI LOAN

Tủ điện điều khiển cầu trục:

sử dụng các linh kiện chất l­ượng cao của Schneider, LG, LS Hàn Quốc, E.Nhất -Việt Nam.

Ray di chuyển cầu trục 3 tấn

30 x 40 (mm), hàn trực tiếp lên dầm đỡ ray, dọc chiều dài đường chạy và phụ kiện đồng bộ.

  • Kết cấu thép dầm chính

 - Loại dầm

 : Dầm đơn, dạng hộp

 - Tiêu chuẩn thiết kế chế tạo

 : TCVN 4244-2005

 - Tải trọng thiết kế

 : 2 tấn

 - Khẩu độ (LK)

 : 5m - 8m-10m-12m-16m-50m

 - Độ võng thiết kế

 : ≤ 1/750 LK

 - Vật liệu sử dụng

 : Q235, SS400, mới 100%

 - Làm sạch bề mặt

 : bằng phương pháp đánh gỉ, chổi chà bằng máy

 - Sơn phủ bề mặt kết cấu màu vàng V-02

 : 01 lớp chống gỉ,

   02 lớp sơn màu

  •  Vận chuyển, lắp dựng, thử tải và bàn giao thiết bị

 - Lắp dựng

 : Hoàn thiện trong vòng 3 ngày làm việc

 - Thử tải kiểm định

 : 110% tải tĩnh và 125% tải động

 - Cấp phép sử dụng

 : Do cơ quan có thẩm quyền cấp

 - Tài liệu dự án

 : 1 bộ theo tiêu chuẩn

>>> Xem thêm: Cầu trục dầm đơn tải trọng từ 1 tấn đến 15 tấn, khẩu độ từ 5 mét đến 35 mét

Mọi nhu cầu về cầu trục dầm đơn 2 tấn vui lòng liên hệ:

  • Công ty TNHH Thương Mại Dịch Vụ Thiết Bị Nhật Hàn
  • Địa chỉ: Số 15 đường 1 KDC Lắp Máy 45.1, kp. 6, phường Trường Thọ, quận Thủ Đức, Tp. Hồ Chí Minh
  • Hotline: 0906 215 644
  • Email: cautrucnhathan@gmail.com
